HKD干货分享 | 自力式压力调节阀

发布时间:2022-12-20  阅读数: 1148

什么是自力式压力调节阀





自力式压力调节阀也叫“控制阀”,是一种无需外来能源,依靠介质自身压力、温度或流量变化,按预先设定值,进行自动调节的控制装置。它集控制、执行诸多功能于一身,自成一个独立的仪表控制系统。集变送器、控制器及执行机构的功能于一体,不同于一般含义上的控制阀。



霍科德自力式压力调节阀


ZZYP型自力式压力调节阀是不需要任何外加能源,利用介质自身能量而实现自动调节的执行器产品,该产品最大特点是能在无电、无气的场所工作,同时又节约了能源,压力设定值在运行中可随意调整。由于它无需外来能源,产品结构简单,使用方便,维护工作量少等优点,特别适用于城市供热、供暖及没有供电、供气又需控制的场合。自力式压力调节阀是自成一体的压力控制器阀门,一般来讲,介质压力会随着介质流量的变化而变化,当介质流量发生变化时,为保证压力恒定,则需要自力式压力调节阀来控制。



一、自力式压力调节阀的分类



1.按阀后、阀前控制分为:自力式阀后(减压)控制阀、自力式阀前(泄压)控制阀。


2.按是否带指挥器分为:

a.直接作用型自力式调节阀

通过介质本身直接控制阀门,达到调压的作用,有阀后取压与阀前取压两种形式。阀后取压是保持阀后的压力在设定范围内,达到阀后减压的功效;阀前取压是保持阀前的压力在设定范围内,达到阀前泄压的功效。

b.指挥器操作型自力式调节阀

指挥器操作型调节阀是通过两个阀门之间的相互控制,来达到自动调压的作用。



二、工作原理

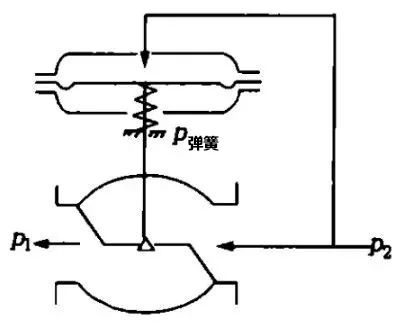

1.自力式阀后压力调节的工作原理(见下图)图片阀前压力P₁经过阀芯、阀座的节流后,变为阀后压力P₂。P₂经过管线输入上膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,控制阀后压力。当P₂增加时,P₂作用在顶盘上的作用力也随之增加。此时,顶盘上的作用力大于弹簧的反作用力,使阀芯关向阀座的位置。这时,阀芯与阀座之间的流通面积减少,流阻变大,P₂降低,直到顶盘上的作用力与弹簧反作用力相平衡为止,从而使P₂降为设定值。同理,当P₂降低时。作用方向与上述相反,这就是阀后压力调节的工作原理。
2.自力式阀前压力调节的工作原理(见下图)图片自力式压力调节阀与控制阀的区别主要在于控制阀既需要外界能源(如电源或气源 )做驱动能,又需要接受外来控制仪表信号才能改变阀内截流介质相对位置,从而实现改变流体流量。而自力式压力调节阀则既不需外来能源,又不需要接受外来控制仪表信号,仅靠被调介质的压力信号,便可实现压力调节。


三、主要特点



1.自力式压力调节阀无需外加能源,能在无电无气的场合工作,既方便又节约能源;
2.压力分段范围细且互相交叉,调节精度高;
3.压力设定值在运行期间可连续设定;
4.对阀后压力调节,阀前压力与阀后压力之间比为10:1~10:8;
5.橡胶膜片式检测,执行机构检测精度高、动作灵敏;
6.采用压力平衡机构,使调节阀反应灵敏,控制精确。
