【图】闸阀由哪些部分组成

发布时间:2023-07-20  阅读数: 1656

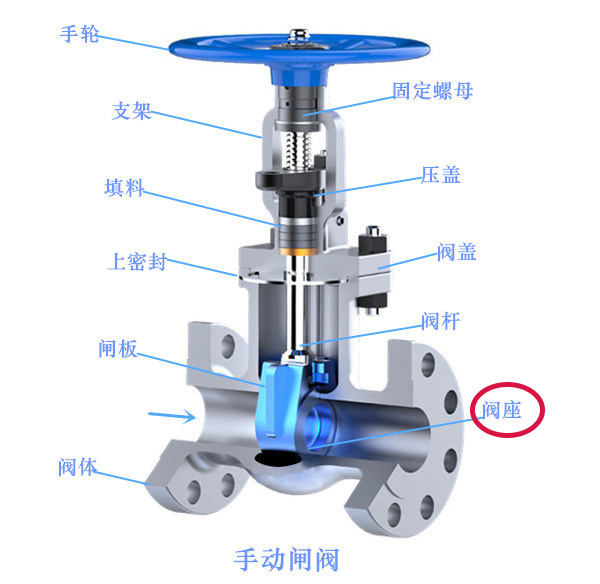

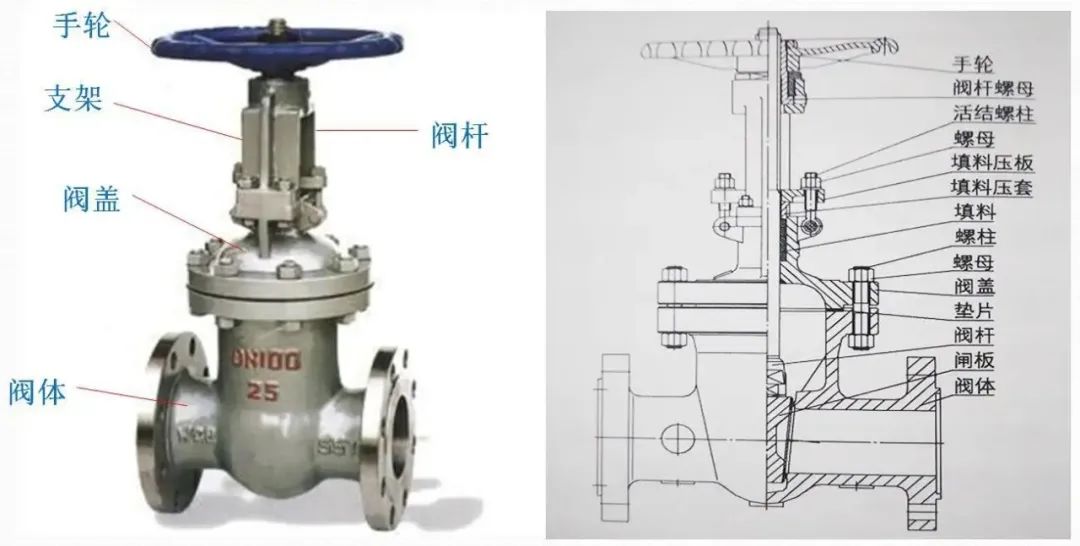

      闸阀是粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金、矿山、建材、粮食、化工等行业,用于控制流量变化或迅速切断。闸阀结构组成部分主要有阀体、阀盖、阀杆、闸板、阀座及传动装置。下面霍科德阀门为您做详细介绍。


1、阀体

      阀体是闸阀的主体,与管道直接连接构成介质流通管道的承压部件,是安装阀盖、安放阀座、连接管道的重要零件。阀体要容纳垂直并做升降运动的圆盘状闸板,因而阀体内腔高度较大。闸阀阀体的结构决定阀体与管道、阀体与阀盖的连接,阀体毛坯可采用铸造、锻造、锻焊以及管板焊接等。

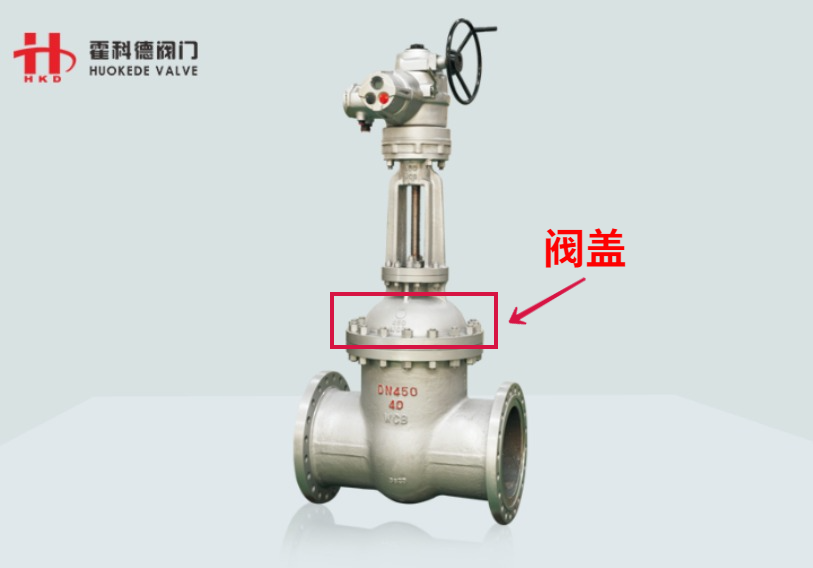

2、阀盖

      阀盖是与阀体相连并与阀体构成压力腔的主要承压部件,上面有填料函。对于中、小口径阀门,阀盖上设有支撑阀杆螺母或传动装置等零件的机构。

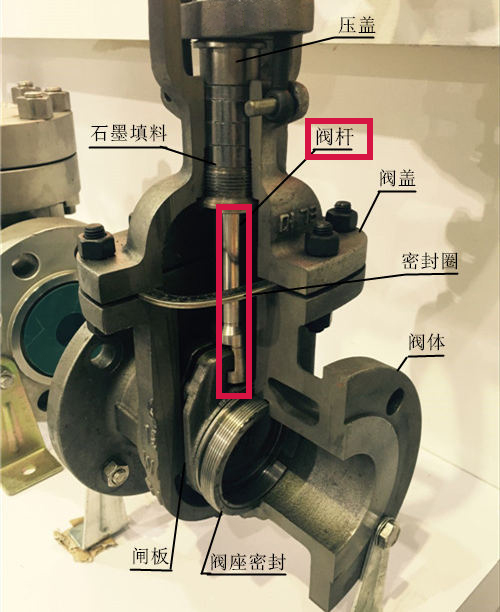

3、阀杆

      阀杆与阀杆螺母或传动装置直接相接,光杆部分与填料形成密封副,能传递力矩起着启闭闸板的作用,根据阀杆上的螺纹位置分明杆闸阀和暗杆闸阀。


4、闸板

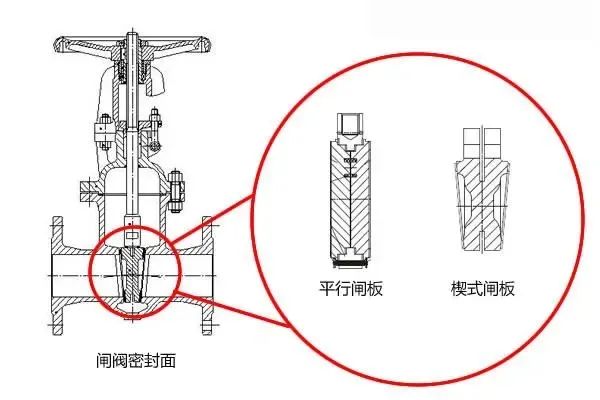

      闸板是闸阀的启闭件,闸阀的启闭以及密封性能和寿命都主要取决于闸板,它是闸阀的关键控压零件。根据闸板的结构形式可分平行式闸阀和楔式闸阀。


5、阀座

      阀座是用滚压、焊接、螺纹连接等方式将阀座固定在阀体上与闸板组成密封副的零件。阀座密封圈可根据客户要求在阀体上直接堆焊金属形成密封面。对于铸铁、不锈钢、铜合金阀门,也可以在阀体上直接加工出密封面。

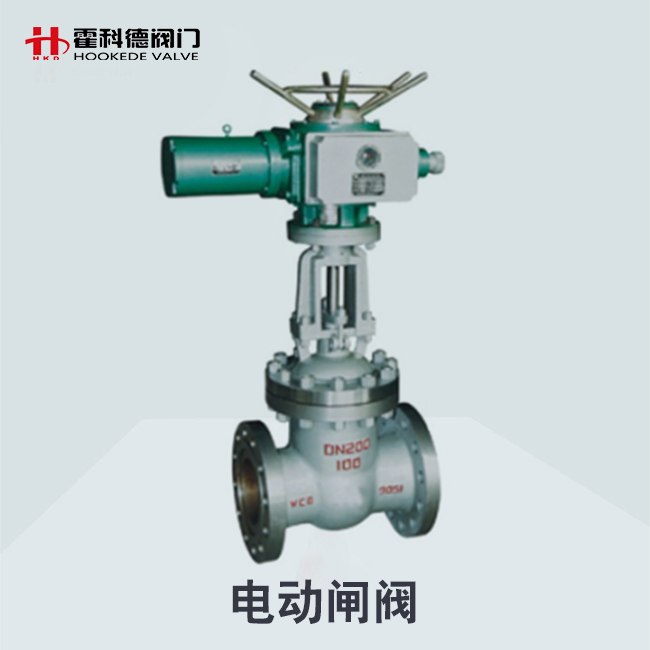

6、传动装置

      传动装置可直接把电力、气力和人力传给阀杆或阀杆螺母。在电厂常采用手轮、阀盖、传动机构、连接轴和万向联轴器进行远距离驱动。
