蝶板可移动软密封蝶阀介绍

发布时间:2021-03-01  阅读数: 11436

软密封蝶阀密封副材料为金属与橡胶,或金属与聚四氟乙烯(F4)。橡胶密封副加工方便,易于实现密封,能满足低温低压阀门的要求。但是其许用比压和耐温性较低,限制了在中温中压阀门上的应用。F4密封副的优点是许用比压大,耐温高,摩擦系数小。缺点是缺乏回弹性。因此在蝶阀的结构上补偿F4的回弹性,就成了提高阀门使用性能的关键。

如果蝶板既能旋转90°,又能沿管道轴向移动,形成必需的密封比压,就可补偿F4软密封副缺乏回弹性的不足。推动蝶板移动的力为管道中介质的压力和传动机构施加的力。所以厂家就设计了蝶板可移动蝶阀(图1)。

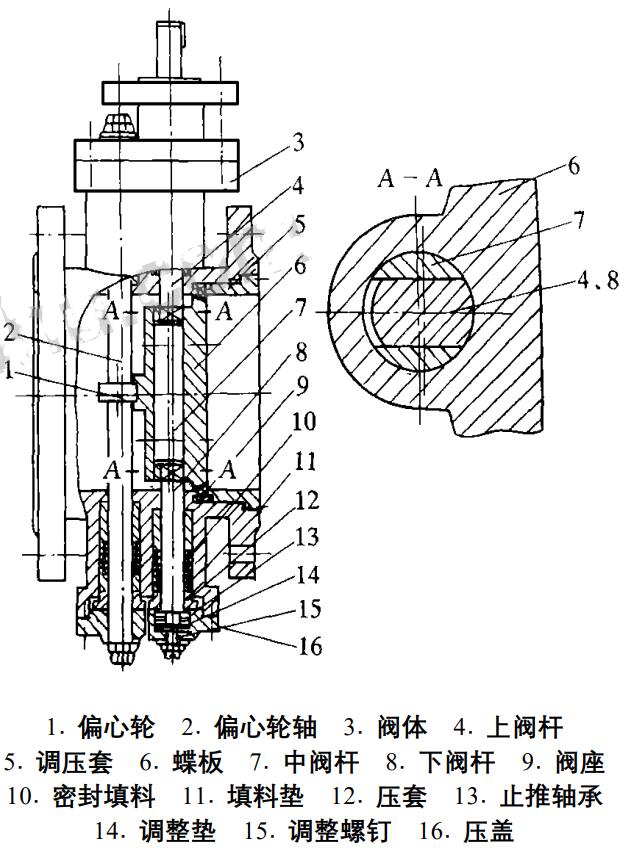

蝶板可移动软密封蝶阀
图1 蝶板可移动软密封蝶阀

蝶板可移动软密封蝶阀的上阀杆为主动轴,通过中阀杆带动蝶板旋转,使蝶板处于关或开的位置。蝶板的运动不同于一般软密封蝶阀,既可90°旋转,又可沿阀座轴向移动(轴向移动时蝶板密封面垂直于阀座中心线)。偏心轮轴带动偏心轮旋转,其偏心行程可把蝶板推向阀座,实现管道内介质压力处于低压状态时的密封。当管道内压力超过偏心轮作用于蝶板上的预紧压力时,蝶板与偏心轮分离。在介质压力作用下,蝶板继续压向阀座,实现高压(指设计压力215或410MPa)状态下的密封。蝶板上有一与偏心轮作90°旋转的曲线槽,从而保证蝶板经常处于良好的密封位置。当密封副产生磨损,蝶板在介质压力的推动下自动实现补偿。
