大口径双偏心蝶阀结构特性

发布时间:2021-12-09  阅读数: 1197

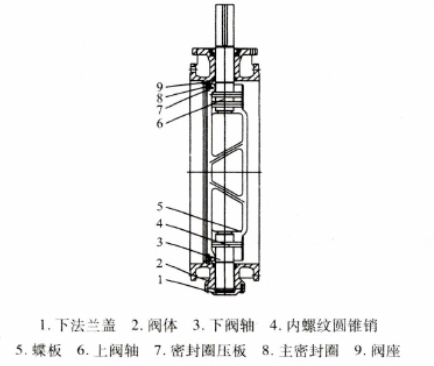

    大口径双偏心蝶阀广泛应用于化工、石化、冶炼及水处理等大流量管线上,其主要由阀体、蝶板、阀座、上下阀轴、密封圈、密封圈压板等零部件组成,具体结构如图1所示。

    图1 大口径双偏心蝶阀     图2 常温下QT500-7应力-应变曲线

                                 图1 大口径双偏心蝶阀                                       图2 常温下QT500-7应力-应变曲线

    大口径双偏心蝶阀的安装方式有水平式和垂直式两种。当蝶板绕着轴线旋转0°~90°时,可实现蝶阀的启闭。蝶阀关闭时,通过蝶板的转动,密封圈与阀座相互接触并挤压,产生接触力达到有效密封。

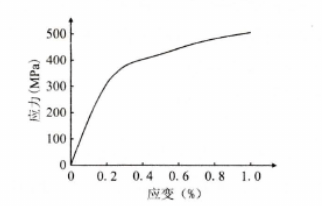

    大口径双偏心蝶阀的阀体选用QT500-7铸铁材料,其有较高的强度、韧性和耐磨性,常温下延伸率为10.8%,基本适用于弹塑性力学的理论,其应力-应变曲线(图2)有着明显的弹性直线段,在进人屈服后,应力应变呈非线性直线,但近似于直线。应力-应变的弹性范围以屈服点σ.2为界,当应力值超过σ0.2.=365MPa时,弹性变形结束进人塑性变形阶段。
