霍科德双偏心蝶阀的发展

发布时间:2024-06-11  阅读数: 11255

概述

    双偏心蝶阀是在单偏心蝶阀的基础上进一步改良成型的,其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀门寿命。

双偏心蝶阀作为一种切断蝶阀,它具有体积小、重量轻、动作灵活、密封性好等优点,主要应用于冶金、石化、化工、电力、VOCS等行业。

湖北霍科德阀门有限公司通过多年来在实际使用工况的应用,不断地优化更新双偏心蝶阀的结构设计,总结经验,听取来自客户的不同需求。目前已将双偏心蝶阀更新至第三代。

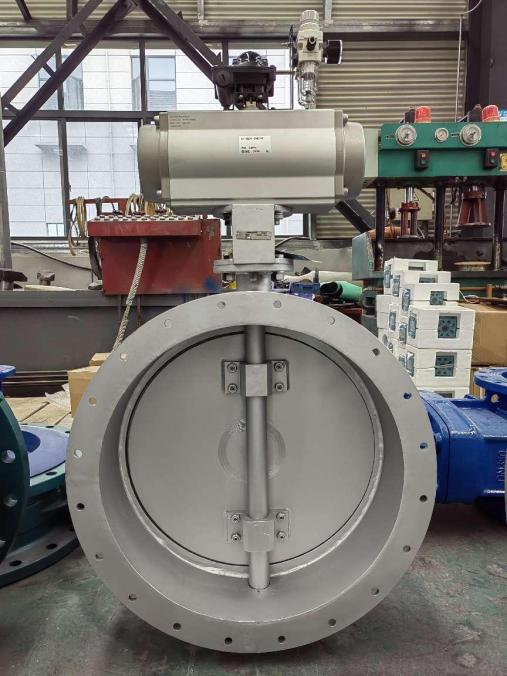

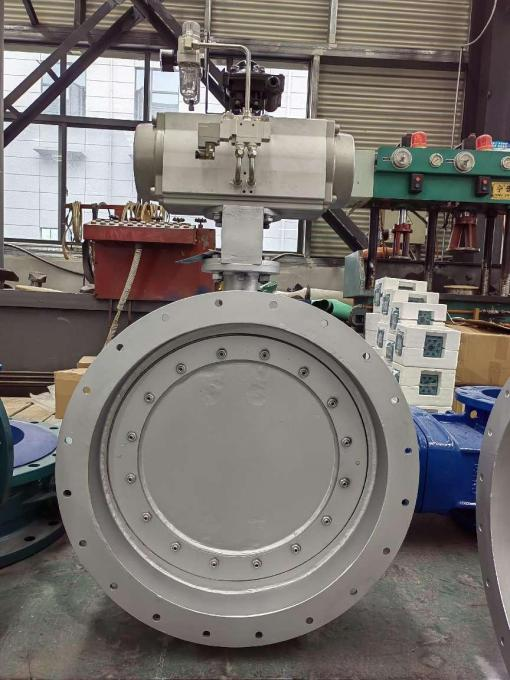

双偏心蝶阀   第一代双偏心蝶阀

    第一代双偏心蝶阀的阀轴和阀板之间采用单连杆结构,结合弹簧完成阀板与阀座之间平移贴合或脱离阀座之后再旋转的方式进行开关,由于阀座和阀板之间是平面贴合密封,没有挤压和刮擦,密封圈没有磨损,所以阀门的密封效果非常好,配合软质橡胶圈密封,可以达到零泄漏。但由于连杆处用到了弹簧,弹簧在高温和具有一定腐蚀性的介质下,弹簧材料疲劳,失去弹簧原有弹力,造成阀门运行不稳定,开关不畅。针对这些缺陷,对阀门进行了优化改进,于是第二代双偏心蝶阀便应运而生。

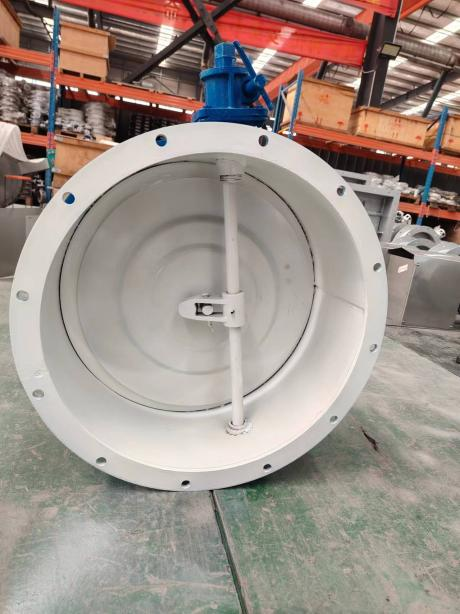

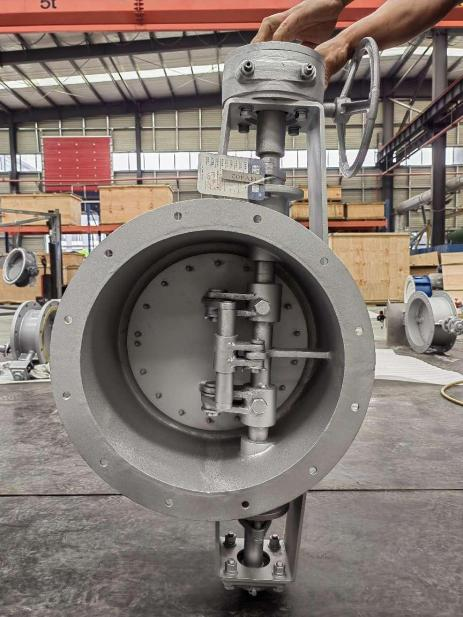

第二代双偏心蝶阀   霍科德双偏心蝶阀

    第二代双偏心蝶阀在保留了第一代偏心原理的基础上,将连杆结由有原来的单连杆,通过模拟计算,开发出了四连杆的结构,使阀板在正常翻转到阀座附近时进行平推,进而压紧密封圈,达到零泄漏的效果。由于采用了全连杆运行,再针对各种介质和温度采取不同的材料,使得阀门的稳定性非常好,尤其是平面压紧密封,密封圈和阀座之间没有刮擦磨损。阀门的密封和运行的稳定性得到了极大提升。已经广泛应用多年和多种行业。得到了业主和同行的一致好评。但由于其连杆结构的特性,使得这一款阀门通常仅用于管路切断,不能很好的进行流量调节。所以不适用于做调节阀用。为了弥补这一问题,我们开发了第三代双偏心蝶阀。

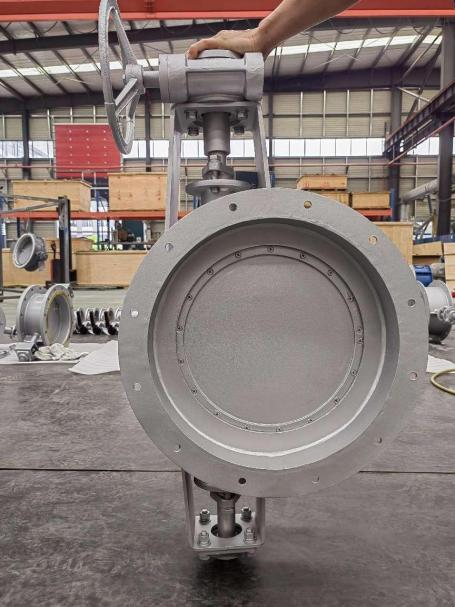

第三代双偏心蝶阀   双偏心蝶阀系列

    第三代双偏心蝶阀,不仅可以作为切断阀,也可以作调节阀用,这款阀取消了所有的连杆机构,使阀门在运行时非常平稳,流量曲线平滑,可以依照中线蝶阀的流量特性来进行流量调节控制。阀座采用椭圆双斜面结构,精密加工而成,定制专用整体密封圈,与阀座进行紧密贴合,达到启闭迅速,扭矩轻,密封效果好,密封圈磨损小,使用寿命长等特点。与四连杆结构形成互补。可根据实际工况进行多种选择,更大的满足客户需求。
